Tirants d’ancrages

SOLUTIONS PLURITECHNIQUES Tirants d’ancrages

Un tirant d’ancrage est un dispositif capable de transmettre les efforts d’un ouvrage, à une couche de terrain résistant.

TIRANTS D’ANCRAGES ACTIF

Généralement le tirant se compose :

  • D’une tête d’ancrage qui transmet les efforts de traction provenant de l'ouvrage à l’armature du tirant (par l’intermédiaire d’un système d’appui, permettant de jouer sur l'inclinaison),
  • D’une partie libre (non scellée) qui n'adhère pas au terrain et qui permet la mise en tension,
  • D’une parte scellée dans le bon sol, qui transmet les efforts du tirant au terrain par l’intermédiaire d’un coulis de ciment.

L’armature est généralement une barre ou des câbles suivant les efforts parfois supérieurs à 100 tonnes.

Le tirant travaille uniquement en traction.

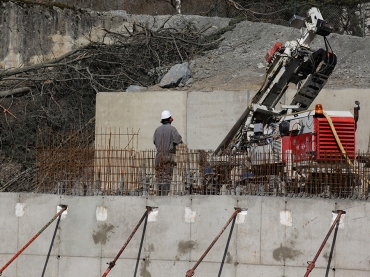

Le matériel nécessaire à l’exécution de tirant est similaire à celui des micropieux avec une cinématique plus évoluée.

Mise en tension par vérin afin de limiter les déformations de l'ouvrage.

TIRANTS D’ANCRAGES PASSIFS

Nous mettons en place des tirants (géneralement en technique autoforante) qui se composent d’éléments coordonnés garantissant un ancrage parfait.

Les armatures sont raboutées à l’aide de manchons de raccordement assurant la continuité géométrique et mécanique de celles-ci.

Le forage est réalisé par rotation et/ou roto percussion à l’aide d’un outil désagrégateur (taillant en croix à usage unique) vissé à l’extrémité du tirant.

En technique autoforante, les tirants sont creux et le trou est utilisé comme canal d’injection du coulis destiné au scellement de la barre au terrain.

Les chaises d’appuis et les écrous seront mis en place conformément aux règles en vigueur.

Le serrage définitif se fera au bout de 3 à 4 jours (temps de séchage du coulis) et ceci par serrage à l’angle avec une clé spéciale.

La partie des barres dépassant de l’écrou est ensuite coupée.
